厨房自动灭火装置安装案例：中国海洋大学西海岸校区食堂灶台灭火系统安装实录

项目地点	山东省青岛市黄岛区滨海街道，中国海洋大学（西海岸校区）食堂后厨
施工时间	2026 年 10 月 29 日下午进场，10 月 30 日下午完成本轮安装与调试
设备型号	壁挂式厨房设备灭火装置 CMJS10-1-ZA（单瓶组）、CMJS16-2-ZA（双瓶组），按灶区保护范围分别配置
保护对象	灶台上方不锈钢排烟罩、大锅灶、单眼炒灶、灶台与罩体接缝、排烟管道入口
系统构成	食用油专用灭火剂瓶组、驱动气瓶、喷嘴与输送管路、燃气联动执行机构、手动启动盒、声光报警与控制面板
执行标准	XF 498-2012《厨房设备灭火装置》、T/CECS 233-2007《厨房设备灭火装置技术规程》、GB 50016-2014（2018 年版）第 8.3.11 条

中国海洋大学西海岸校区的食堂后厨，灶区多、烟罩长、用火集中，是典型的高校校园餐饮场景。10 月 29 日下午进场，10 月 30 日下午完成本轮安装与调试，两个下午的时间，把灶台上方的排烟罩、大锅灶、单眼炒灶几个点位的厨房设备灭火装置装到位、调到正常待机状态。

高校食堂的施工窗口不由施工队决定，而由学生的作息决定。早餐、午餐、晚餐三个时段一旦开火，后厨既不能有明火作业，也不能断电、不能扬尘。真正能干活的时间，只有上午收档后到下午开餐前的两三个小时，以及晚餐结束后的夜间时段。

下面按现场实拍的顺序，把这批设备的选型逻辑、箱体定位、管路走法和调试验收拆开讲。

一、先看配置：单瓶组和双瓶组，按灶区分开配

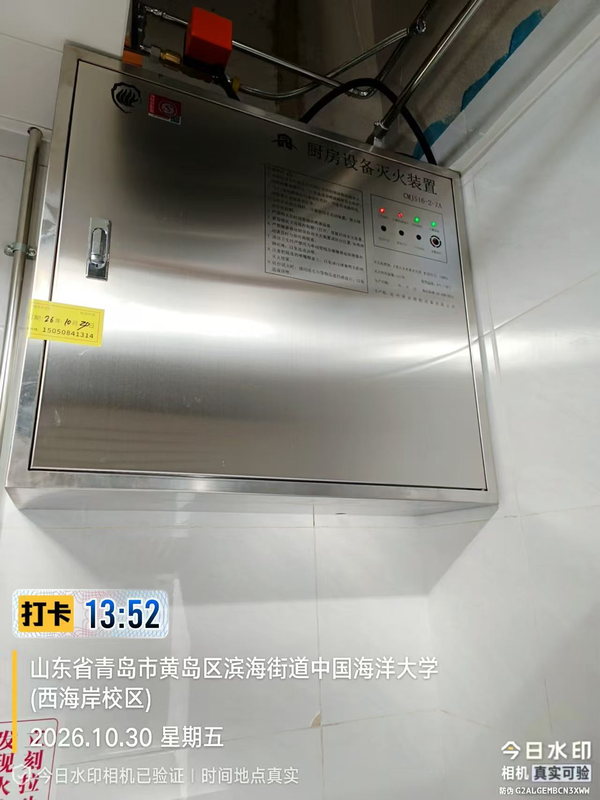

双瓶组主机箱（CMJS16-2-ZA），箱体高约 800mm，壁挂在灶台上方的瓷砖墙面，箱顶留出管路接口区（拍摄时间 2026.10.30 13:52）

这台是双瓶组。瓶组数量不是按"厨房多大"拍脑袋定的，而是按保护对象的数量算出来的：灭火剂总用量要覆盖全部喷嘴在喷射时间内的总流量，并留出余量。灶眼多、烟罩长、还要保护排烟管道入口的灶区，单瓶组的药剂量不够，就必须上双瓶组。

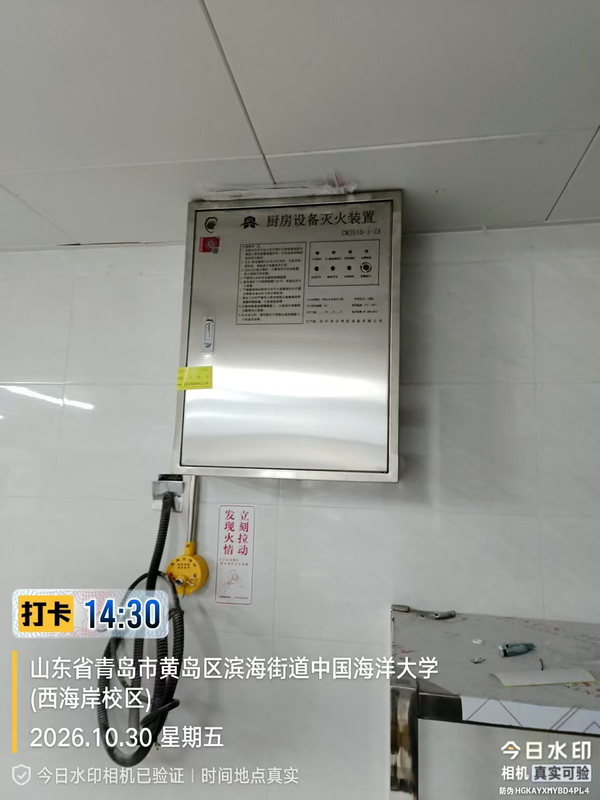

单瓶组主机箱（CMJS10-1-ZA），箱体矮一截，装在操作台侧墙上，下方悬挂手动启动拉环（拍摄时间 2026.10.30 14:30）

这台是单瓶组，服务的是相邻的一个灶位加一段烟罩。单瓶组箱体高度明显矮一截，占墙面积小，适合灶位少、烟罩短的点位。

两种箱体的面板贴法完全一致：左侧是操作与注意事项说明，右侧是压力表与指示灯区，底部悬挂手动启动拉环。对食堂管理员来说，不管走到哪个灶区，抬头看到的都是同一套面板，不需要重新学。

二、箱体定位：吊顶下、烟罩旁那块"顺手墙"

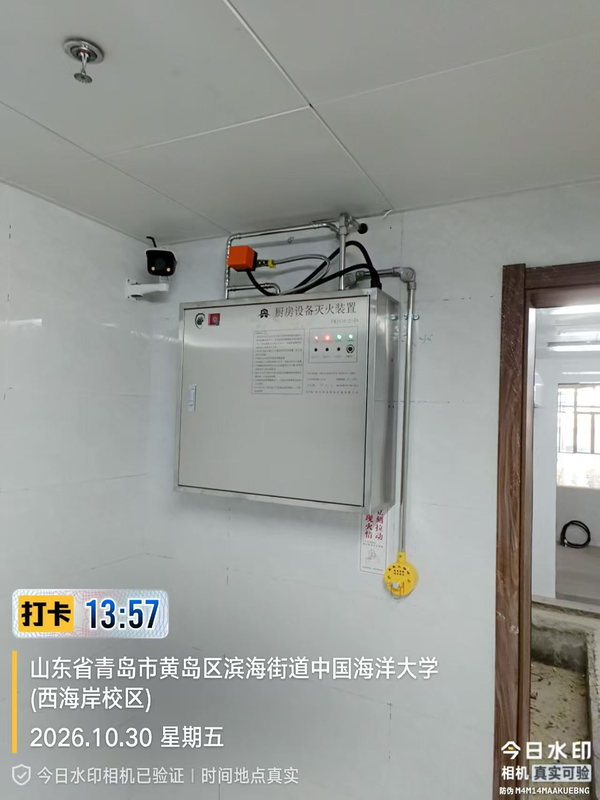

主机箱紧贴吊顶下沿安装，箱顶与吊顶之间留出管路检修空间，右侧是厨房门框（拍摄时间 2026.10.30 13:57）

高校食堂后厨的墙面基本是满的：灶台、蒸箱、消毒柜、和面机、冷藏柜挤在一起，留给壁挂设备的往往是门边、通道侧、烟罩端头这些零碎位置。定位只有三条硬标准：

一是不挡动线。箱体不能凸出到推车通道里，也不能挡消防通道和疏散门。

二是不受湿热直冲。蒸煮区、洗碗区湿度大，箱内电器长期受潮会误动作，箱体要避开蒸汽正对的方向。

三是就近。与灶台的距离控制在管路允许范围内，灭火剂输送距离越短，压力损失越小，喷射时的实际覆盖越有保证。

这一处选在门边上方，人与箱体之间没有任何遮挡，紧急情况下伸手就能拉到拉环，也不需要绕过操作台。

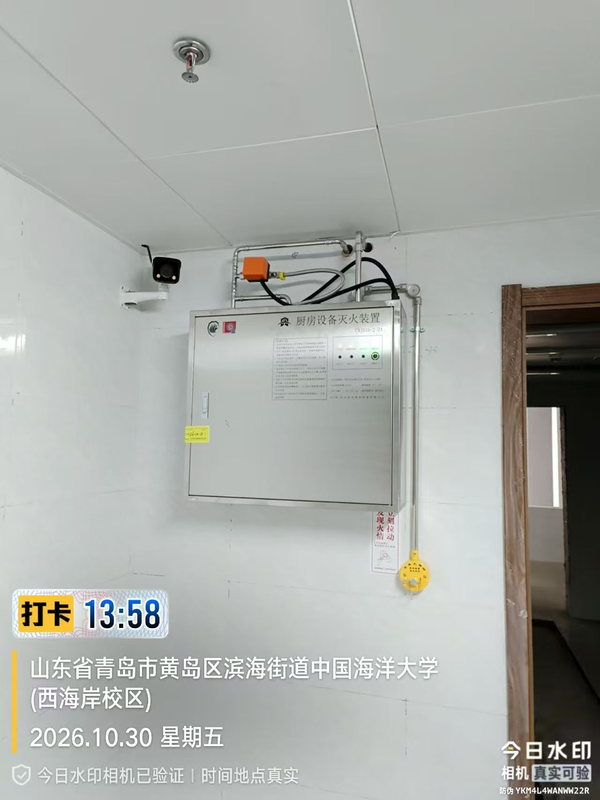

同一位置另一角度：箱体右侧管线沿墙下行，门框外侧就是通道（拍摄时间 2026.10.30 13:58）

同样的箱体，装在门边还是装在灶台正上方，日常使用的差别很大。灶台正上方看着"离火近"，但油烟直冲、温度高、清洁时容易被水枪扫到；门边上方离火稍远，管路多走一两米，换来的是十几年不用拆洗、不会被撞、不会被误碰。

三、箱顶上那截管：灭火剂、驱动气、燃气管各走各的

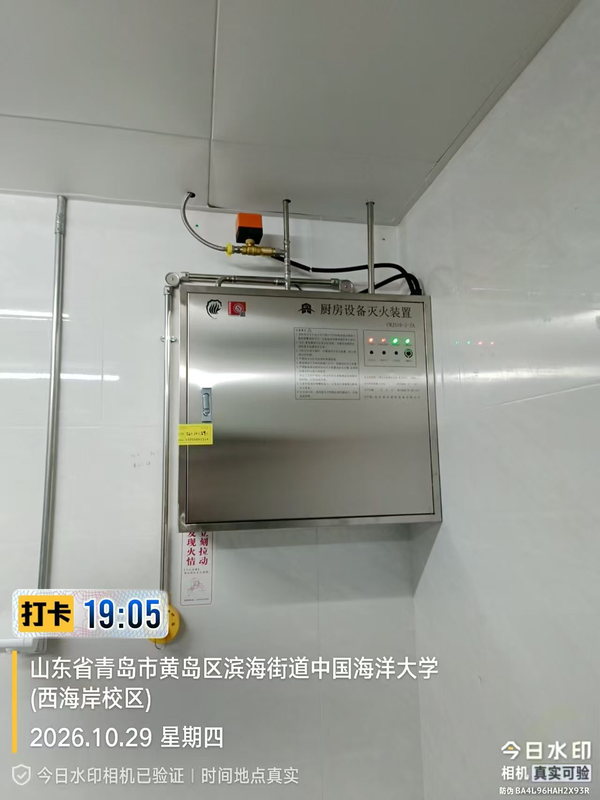

箱体顶部接口区：黄色铜管为灭火剂输送管，黑色软管为驱动气管，右侧两根竖直不锈钢管沿墙下行走管卡固定（拍摄时间 2026.10.29 19:05）

壁挂式装置最容易出问题的地方不是箱体本身，而是箱顶这几根管的接口。铜管走灭火剂，软管走驱动气，两者不能混接、不能打死折、不能和燃气管捆在一起走。竖直方向的立管沿墙阴角下来，管卡间距均匀，既不晃动，也不影响墙面日常清洁。

管路穿过墙体、吊顶的位置全部做了封堵。油烟环境里，一个没堵严的孔，半年之后就是一层油泥，既招虫也埋隐患。

箱顶的橙色部件是联动执行机构，与设备箱、灶前燃气管道串在同一套逻辑里：确认火情后，灭火剂喷出的同时切断燃气，火才不会在药剂喷完之后被残余燃气重新点着。

四、手动启动：一根拉环，决定关键时刻能不能用上

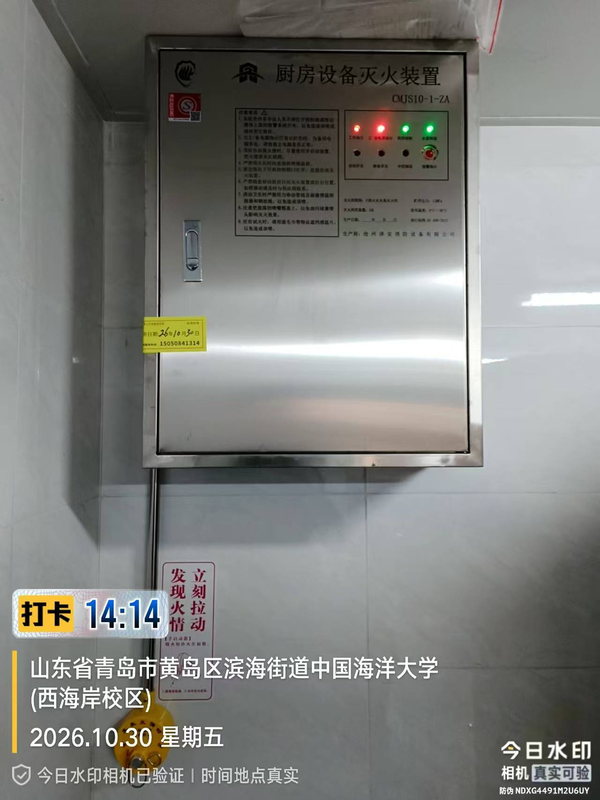

面板近景：红色与绿色指示灯、记录安装日期与维保电话的黄色标识卡，下方是手动启动拉环（拍摄时间 2026.10.30 14:14）

自动灭火装置有两套启动方式：温感探测器自动触发，和人工拉环手动启动。自动那套靠探头，手动这套靠人。

真正着起火来，厨师的第一反应往往是喊人、盖锅盖、关阀门，而不是转身去找拉环。所以拉环必须放在一眼能看见、一伸手能够到的地方，不能藏在箱体背后，也不能高到需要踮脚。

这台的手动启动盒装在箱体下沿附近，高度约 1.4 米，站姿状态下手臂自然下垂就能握住。盒边的红色标识写着"发现火情 立刻拉动"，字朝外、正对人，不贴侧面、不贴背面。

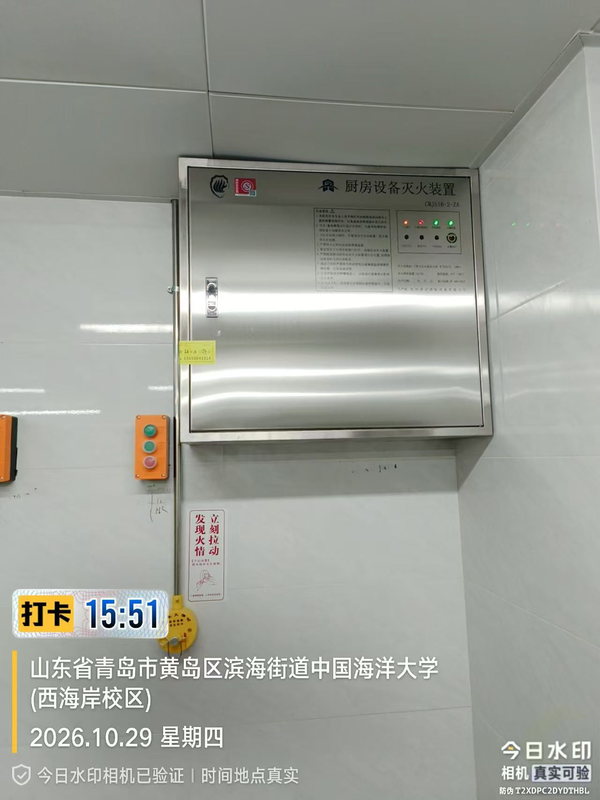

另一处点位：手动启动盒与主机箱分体安装，中间由线缆连接，盒子正对灶台操作位（拍摄时间 2026.10.29 15:51）

灶位与箱体距离较远的点位，手动启动盒单独引出，装在灶台旁边的墙上，把"发现火情—拉动拉环"的动作距离压到最短。这一米多的距离，在火头上就是几十秒。

五、大锅灶区：锅大、油多、火猛，喷嘴怎么布

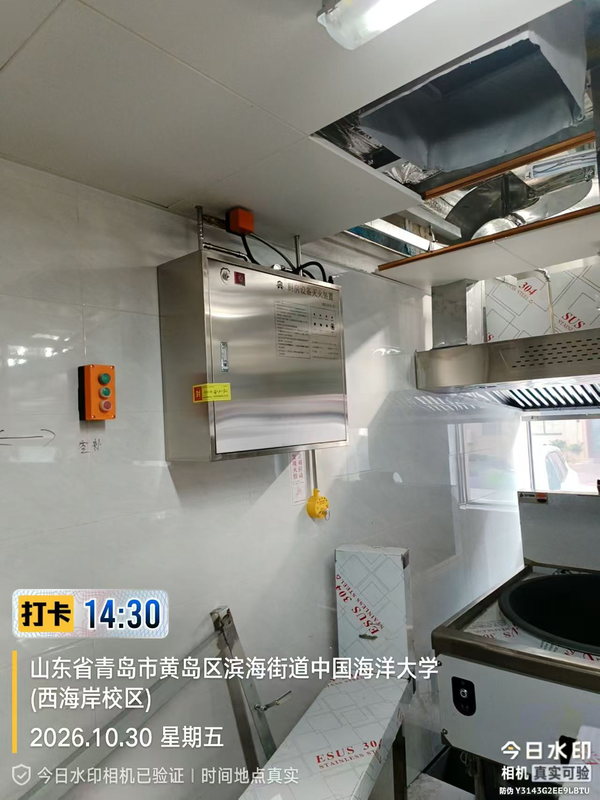

大锅灶区：黑色大锅上方是不锈钢排烟罩，主机箱设在灶台侧墙，箱顶管路上行接入罩体，左侧墙面另设三键控制盒（拍摄时间 2026.10.30 14:30）

高校食堂的大锅灶是全场风险最高的位置。锅口直径接近一米，一锅油几十斤，灶眼火力猛、升温快，油温一旦越过自燃点，火苗会直接窜进烟罩和排烟管道，这时候拿灭火器对着锅面喷，基本没用——火已经不在锅里了。

这个区域的喷嘴布置有两个关键：一是覆盖锅面，二是覆盖锅沿与灶台的接缝。后者才是油垢堆积、最先被引燃的地方，也是最容易被漏掉的地方。

喷嘴沿烟罩内部纵向等距布置，管道贴着罩体内壁固定，避开照明灯具、排烟口和燃气管道。从厨房里抬头看，罩体下方几乎看不到明管，既不影响厨师翻炒，也不会被日常冲洗冲坏。

六、调试与标识：装完不算完，得让它"会说话"

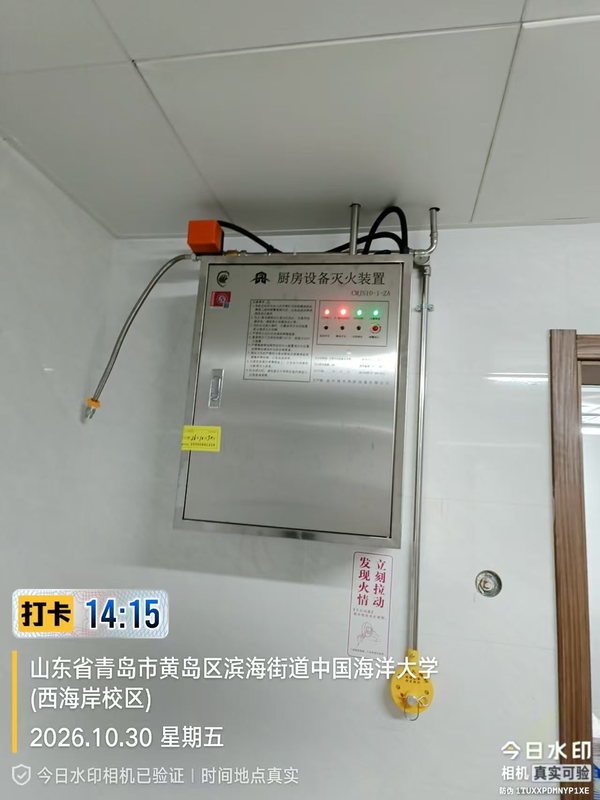

调试完成后的面板状态：电源、动作、故障回路指示灯分别点亮，压力表指针落在绿区（拍摄时间 2026.10.30 14:15）

装置装完，标准流程要做三件事：打压查管路密封，试喷查喷嘴雾化与覆盖范围，联动测试查"灭火剂喷出—燃气切断—声光报警"这一串动作是否按设定顺序执行。三样都过，才算交付。

面板上的指示灯是日常巡检最直观的依据：绿灯常亮是待机正常，红灯亮起要查具体是哪个回路报警。食堂管理员每天开班前扫一眼面板、看一眼压力表，比翻任何台账都管用。

每台箱体上贴的黄色标识卡记录了安装日期和维保电话。这张卡不是装饰，是给使用方留的一条直达通道：设备有异响、压力表指针掉出绿区、出现误报警，照着卡上的号码打过来就能找到人。

七、为什么高校食堂的项目，窗口比价格更值钱

做过校园餐饮的人都知道，食堂最大的约束不是预算，是"不能停"。

学期中间不能停餐。几万名学生的一日三餐有固定时间点，后厨停火一天，影响的是整个校区的供餐秩序，不是一家店的营业额。所以安装只能在上午收档后、下午开餐前的空档里做，做不完就等第二天。

寒暑假是唯一的大窗口，但流程慢。假期里后勤、保卫、审计的人手都少，动火审批、进场登记、验收签字一圈走下来，时间并不比学期中宽裕。

开学后临时加装，只能挤。这时候往往已经是被检查指出问题、要求限期整改，时间被压到最紧，越急越容易在管线和喷嘴上省步骤。

这次交付安排在 10 月底，正好赶在冬季用火高峰之前完成，避开学期中段的供餐高峰。分批进场、当天恢复，是这类项目唯一可行的做法。

八、交付内容与后续维保

本轮安装完成后，现场向食堂管理人员做了操作交底：手动启动的位置和使用时机、日常巡检看哪几个点、误动作之后怎么复位、多久做一次专业维保。设备交付不等于责任交付，会用、敢用，装置才有意义。

本批设备为壁挂式厨房设备灭火装置，灭火剂采用食用油专用灭火剂，具备强制性产品认证（3C 证书编号 2019081810000394），执行 XF 498-2012《厨房设备灭火装置》标准。日常维保按半年一次压力与管路检查、年度一次全面检测执行，喷嘴、探测器、燃气联动阀为每次必查项。
